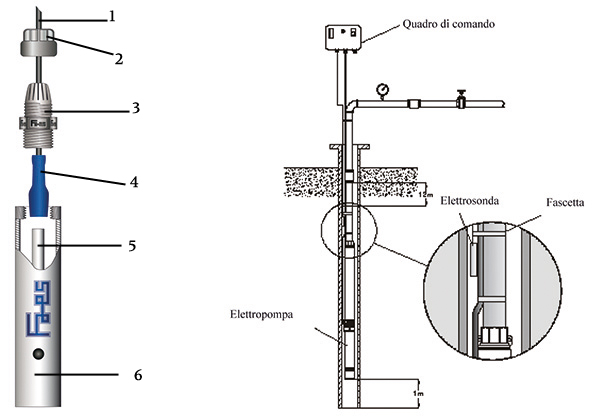

– Cable [1]
– Abrazadera de cable [2]
– Unidad de sujeción [3]
– Conector [4]
– Electrodo [5]
– Cuerpo de la sonda [6]
Montaje
– Deslice el cable [1] en la abrazadera del cable [2] y en la unidad de sujeción [3]
– Apriete el cable con alicates de engarzar para terminales aislados en el conector [4]
– Encaje firmemente el conector [4] en el electrodo [5]
– Atornille la unidad de sujeción [3] en el cuerpo de la sonda [6]
– Apriete firmemente la abrazadera del cable [2] en la unidad de sujeción [3]
Instalación
Coloque la sonda firmemente en el tubo de suministro de la bomba de motor como ilustrado en la imagen
